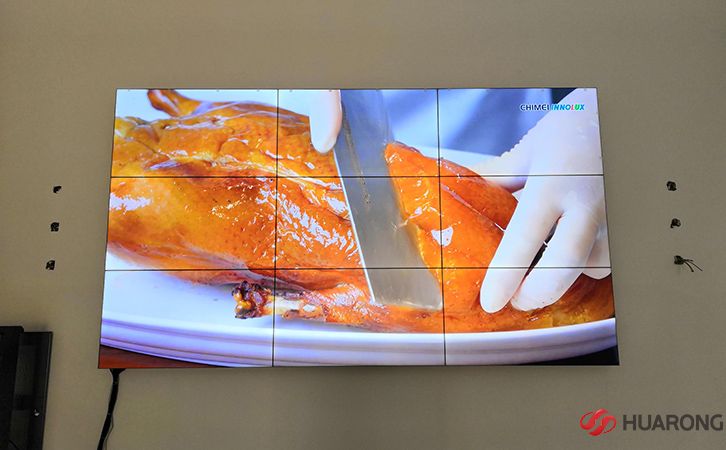

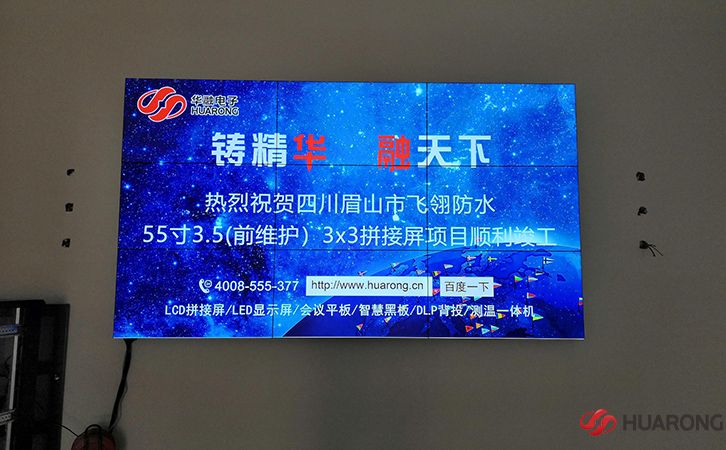

四川省眉山市飛翎防水55寸3.5mm拼接屏 項目地址位于大文豪蘇東坡的故鄉--眉山，眉山機械產業園。客戶產品以防水材料生產為主。
根據客戶的實際需求配置不同的產品。
設備清單：
55寸
液晶拼接屏液壓支架
處理器
編碼器
線材
軟件
拼接屏參數
| 型號 |
HR55EB |
|
| 面板類型 |
55"DID led Panel(對角線:1388mm) |
|
| 物理分辨率 |
1920 (H)×1080 ( v) |
|
| 屏幕比例 |
16:09 |
|
| 物理拼縫 |
0.88mm(水平），0.88mm（垂直） |
|
| 響應時間 |
8ms |
|
| 亮度 |
550cd/m2 700cd/m2 |
|
| 對比度 |
4000:01:00 |
|
| 可視角度 |
178°(H)/178° ( V) |
|
| 顯示色彩 |
16.7M |
|
| 視頻輸入 |
cVBS ( BNC ) x2 ,S-VIDEO(Y/C)x1 |
|
| 電腦信號輸入 |
vGAx1 |
|
| 數字輸入 |
DVIx1，HDMl x1，1080P(1920 ×1080)向下兼容 |
|
| 高清輸入 |
YPbPr ×1,108OP(1920 x1080)向下兼容 |
|
| 視頻輸出 |
cVBS(BNC)×2 |
|
| 大屏拼接模塊 |
內置，D-Sub15in x1,D-Sub15Out x1 |
|
| 智能散熱系統 |
智能溫控風扇、風扇自檢功能、節約能耗、減小噪音、降低溫度、提高可靠性 |
|
| 系統控制方式 |
中英文語言切換、對比度、亮度、清晰度、色彩飽和度、色調、信號切換、信源瀏覽、色溫調節、重顯率切換、運行狀態顯示 |
|
| 操作方式 |
線控、遠程控制 |
|
| 總線控制 |
12C |
|
| 視頻制式 |
PAL、NTSC |
|
| 寬電壓設計 |
100~240V AC |
|
| 功耗 |
200w 205W 220W 225W |
|
| 邊框尺寸 |
上:0.44mm;下:0.44mm; 左:0.44mm;右0.44mm 上: 1.15mm;下:0.55mm; 左:1.15mm;右0.55mm |
|
| 外型尺寸 |
1210.51mm×681.22mm(寬×高) 1211.5mmx682.3mm(寬×高) |
|
| 顯示區域尺寸 |
1209.6mmx680.4mm(寬×高) 1209.6mmx680.4mm(寬×高) |
|
| 安裝孔位 |
6o0mmx400mm（寬X高) |
|
| 安裝方式 |
掛架（選配）、支架（選配）、機柜（支持) |
|
| 重量(含包裝) |
約12.9kg |
|
| 存儲溫度 |
約15kg |
|
| 工作溫度 |
-20℃~60℃ |
|
| 工作濕度 |
0℃~50℃ |
|
| 外殼材質 |
10%~90% |
|
| 品質標準 |
金屬外殼、防靜電、防磁場、防強電場干擾中國電器產品強制認證（3C ) |
|
前維護液壓支架是根據客戶的需求
液壓前維護支架安裝步驟：1，根據需要在需要安裝的墻上確定好位置，并用記號筆或者利于觀看位置的顏色筆標記，然后用電鉆在墻上標記的位置開孔，開孔的深度需要大于膨脹螺絲的長度，避免把膨脹螺絲漏在外面導致安裝不穩，再把膨脹管打入孔內進行安裝。安裝多塊的液晶拼接單元時需要按照從左往右、從上往下的順序依次安裝。
2，用螺釘將前維護支架依次安裝在墻體上，注意，在螺釘擰緊前要使用高精準的水平儀測量儀測量前維護支架的整體調整好前維護的整體水平度，避免把前維護支架安裝歪了。
3，依次重復上述步驟、從左往右、從上往下的順序依次安裝，注意，在安裝多個前維護支架時、支架之間要保證水平和垂直度一致，如不在同一水平需及時調整。
4，把液壓前維護支架安裝完成后，需要進行布線處理、將液晶拼接單元所需要用到的線材（如電源線、控制線、信號線），如果是裸機需要把拼接盒一起預先布置放在前維護液壓支架內、放好之后通過理線槽將線纜整理放好，保證其統一性，更是為了方便后續在安裝液晶拼接單元的時候使用。
為什么要使用前維護液壓支架？1.整體都是從正面安裝、布線、調試方便快捷，日常維護簡單，安裝拼接顯示單元組成大屏幕拼接墻簡單。
2.拼接顯示單元是靠墻壁掛式安裝，節省拼接墻與墻體的空間，靈活使用，拼接起來方便，數量可任意增加。
3.無論是什么尺寸的拼接顯示單元都可以按照規格量身定制，安裝快速便捷，節省安裝所需要的時間。
4.前維護液壓支架質地輕薄，體積小，不變形，易運輸，費用低；配套齊全，考慮周到，無須另購其它配件，節約成本。
5.前維護液壓結構的特性，使得每個拼接顯示單元都可單獨彈出和推入，方便后續的日常維護，且不影響其它顯示屏正常使用。
6.前維護液壓支架有上下，左右，前后共六個方位微調裝置，可以使得安裝之后的拼接屏體的拼逢平整無縫隙，美觀大方，穩固安全。
